并聯補償電容器串聯電抗器時的容量計算分析 補償電容器串聯電抗器后，電容器的電壓、電流和輸出容量都將發生變化，特別是電壓和輸出容量的變化，對電容器的選擇和補償容量計算有較大影響．所以，要選擇合適額定電壓的電容器。如果電容器額定電壓選擇過高．將造成很大的無功容量浪費，增加投資；選擇過低，電容器長期過電壓．將影響電容器壽命，甚至燒毀電容器。

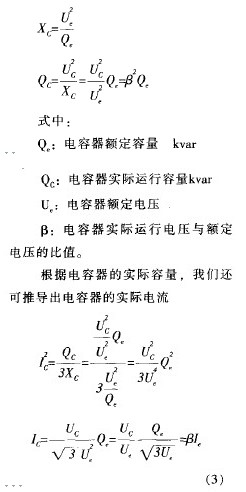

串聯電抗器后電容器電流及容量的變化對于選定的電容器，其容抗是一定的，根據電容器額定參數和串入電抗器后電容器的端電壓變化，我們可以推導出電容器的實際容量：
式中：I ：電容器實際運行電流A Ie：電容器額定電流A; 從式3我們可以看出， 串聯電抗器．回路的電流已經不是電容器的額定電流，在我們設置過負荷保護時，整定值應按計算值整定，特別是電容器額定電壓選得較低的情況下．如果仍然按電容器額定電流整定，很容易造成誤動作。
由于電抗器與電容器是串聯關系．所以電抗器的電流等于流過電容器的電流，據此我們可以計算出電抗器的容量。
式中：QL：電抗器的容量kvar最后我們可以得出電容器串聯電抗器后對于系統來說，它的實際輸出容量：
串聯電抗器后．由于電抗器的容量將抵消部分電容器的容量，同時由于串入不同電抗器，導致電容器實際容量與額定容量不一致，對系統的輸出的容量是有較大變化的。而作為補償裝置，我們的需要的補償容量就是這個輸出容量。所以設計時應作相應的計算，不能以電容器額定容量作為補償容量計算。 |
