常用電容器串聯電抗器后的輸出容量及回路電流 串聯電抗器是我們經常采用的一種方法，他的原理是串聯電抗器后，增大對諧波的阻抗，減少諧波的流人，電抗器感抗值的選擇應使在可能產生的任何次諧波下，均使電容器回路的總電抗為感性，消除諧振的可能。
國家標準《并聯電容器裝置設計規范》GB50227—2008第5．5．2條對用于抑制諧波的電抗器的電抗率做了規定：“用于抑制諧波，電抗率應根據并聯電容器裝置接入電網處的背景諧波含量的測量值選擇．當諧波為5次及以上時，電抗率宜取4．5％～5％；當諧波為3次及以上時，電抗率宜取12％：亦可采用4．5％～5％與12％兩種電抗率混裝方式。”

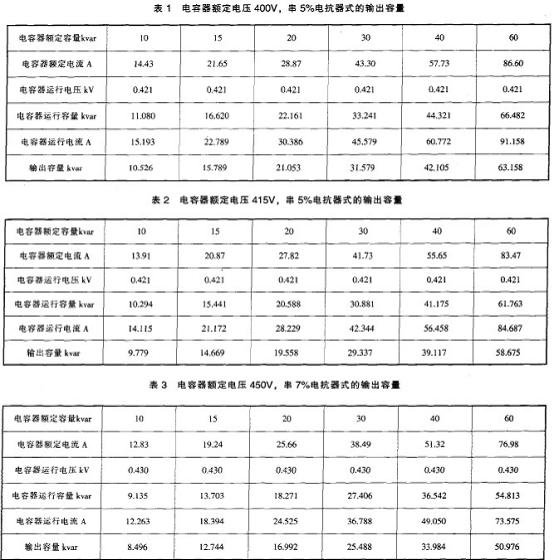

由于串電抗器后．電容器電抗器組的輸出容量和回路電流計算比較麻煩，為了使用方便，在此特把常用的電容器串聯電抗器后的參數變化做成表格，以便設計時查詢。這里選擇了四種情況進行了計算列表，見表1～表6。
從上表中我們可以看出， 串聯電抗器后． 電容器組的輸出容量會有變化。當選用較高電壓電容器，電容器組的輸出容量降低的程度與串入電抗器的大小有關． 電抗器越大．降低越多。當選用較低電壓電容器，利用電容器過載能力時，容量雖有所提升，但須防止過壓對電容器的損害。
由此我們可以得出結論：補償電容串聯電抗器的作用是抑制諧波對電容器的危害，使補償電容器能夠正常運行。這是一種防范措施，他不能從根本上解決諧波問題，如果諧波較嚴重，應采取濾波措施。 |
