【電抗器常識】鐵心電抗器(串聯電抗器)的程序框圖案例 隨著電力系統不斷發展，用電負荷逐漸增長，伴隨而來的重要特點是，峰谷差懸殊，負荷率變低，中樞點的電壓波動范圍增大，對調壓措施的要求更高．特別是在有超高壓線路接人的電網中。

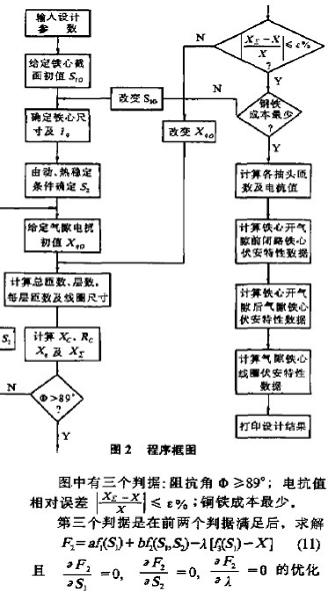

當系統低谷負荷時，有些中、低壓電網中樞點電壓往往過高，采用其他調壓措施有時難以達到要求，對電力系統安全運行和正常用電帶來直接危害，引起設備損壞并造成事故。也增加了配電阿路損耗．此時，如能實時控制投切鐵心電抗器(串聯電抗器)，將是一種經濟有效的調壓手段．程序框圖及算例：優化設計程序框圖如圖2所示．
為了便于在生產過程中控制鐵心質量和電抗器半成品的技術參數，在程序中計算了環形鐵心開氣驤前后的鐵心伏安特性數據和氣隙環形鐵心線圈的伏安特性數據．
程序打印出鐵心電抗器(串聯電抗器)電磁優化設計的計算結果見上表．產品的出廠試驗，證明了本優化設計方法是成功的，不需采用其他附加電抗器補償措施。 |
