進線電抗器(輸入電抗器)選型與電抗率確定？ 關鍵詞: 進線電抗器；輸入電抗器；電抗率；

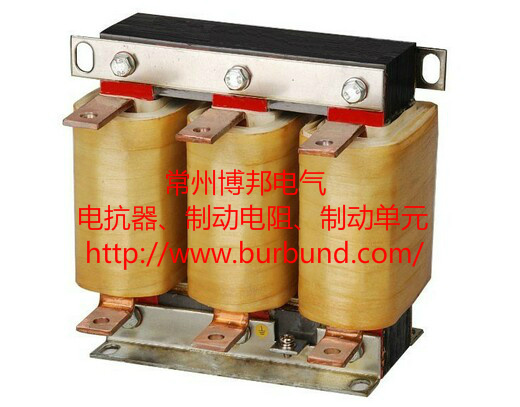

進線電抗器亦稱為輸入電抗器，市場上通用型號為“BACL”,一般應用于變頻、整流系統。安裝在變頻器輸入端，既能阻止來自電網的諧波干擾，又能減少整流單元產生的諧波電流對電網的污染，當電源容量很大時，可以防止各種過電壓引起的電流沖擊。適用于各種大電流設備的相位電流不平衡自動調節，以達到平衡電流、節約能耗、平衡網路電流作用.
江蘇博邦電氣(原常州博邦電氣)是專業的電抗器廠家，產品匯集變頻器用進線電抗器(輸入電抗器)、出線電抗器(出線電抗器)、直流電抗器(平波電抗器)，還有諸如電容器用低壓串聯電抗器、高壓串聯電抗器等，請記聯系方式：0519-83188328 18015013088，專業鑄就經典！
實際上為什么大功率低壓變頻器為什么一般會配進線電抗器(輸入電抗器)?因?yàn)橹饕袃煞矫娴目紤]：1,減緩啟動電流對供電線路或者變壓器的沖擊.2,減小變頻器產生的奇次諧波對相同供電線路上其他用電設備的影響和干擾.提高線路功率因數.
其實看大功率變頻是否配進線電抗器(輸入電抗器)有兩個因素決定:
1,本供電線路上是否有其他用電設備.都是什么樣的設備.被諧波的影響程度決定.
2,變頻器自身的容量占變壓器容量的比例.一般在10%或者以上,就很有必要配進線電抗器(輸入電抗器).
進線電抗器(輸入電抗器)按濾波效果和壓降也分很多個等級.
例如鋼廠里各種控制設備很多,所以建議還是務必使用進線電抗器(輸入電抗器).
fuji P11在超過75KW以上就會配直流電抗器.
進線電抗器(輸入電抗器)的電抗率的確定，是2%?還是4%?是有說法的。
再如，風機泵類負載，可以選用2%壓降進線電抗器(輸入電抗器);如果是恒轉矩負載特性，僅工作與電動狀態，且加/減速調節過程不頻繁，也可以選用2%壓降進線電抗器;另外，變頻器如果是采用制動單元和制動電阻形式的發電運行，選用2%壓降進線電抗器(輸入電抗器)也可以;
如果變頻器工作于四象限。就是說，即電動運行也發電運行，而且發電運行的方式是回饋電網制動，此時一定要采用4%壓降進線電抗器(輸入電抗器)。
